B2.2.2 2 Statisk kontrolplan GUMMIGED

Sagsnavn: Den store test
Dokument udført af: Morten Hirsch

2 Statisk kontrolplan udførelse

Pladsstøbt beton

Sagsnavn: Den store test
Sagsnummer: 1234
Byggeplads: Tørrøvelse 12
Udførende: Murer Mursten
Projekterende: Cowi Rådgivende ingeniører
Version: 1
Dato for udførelse af nærværende dokument: 02/12/2025

1. GENERELT

Nærværende statiske kontrolplan er udført jf. anvisninger i SBI-anvisninger 271 og DS 1140
Dokumentet indeholder projektspecifik dokumentation for Pladsstøbt beton.
Bygværket er henført til konstruktionsklasse KK1, udførelsesklassen til EXC1.

1.1 BESKRIVELSE AF KONTROLARBEJDET

Nærværende dokument beskriver kontrollen af udførelse for arbejdet omhandlende Entreprisen.
Kontrollen udføres i overensstemmelse med DS/EN 1990 DK NA, Anneks B5 herunder DS1140 Udførelse af bærende konstruktioner – Almen kontrol samt B2.2.1 Statisk kontrolplan.
Bygværket er henført til konstruktionsklasse KK1, som danner grundlaget for kontrollen, idet kontroltype samt udførelsesklasse herunder kontrolomfang bestemmes ud fra denne.

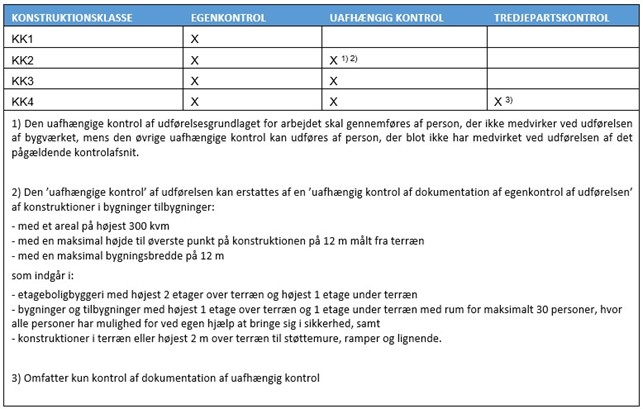

Gældende kontroltype for den almene kontrol i nærværende projekt fastsættes heraf til egenkontrol samt uafhængig kontrol jf. DS/EN 1990 DK NA, Anneks B5, tabel B5c:

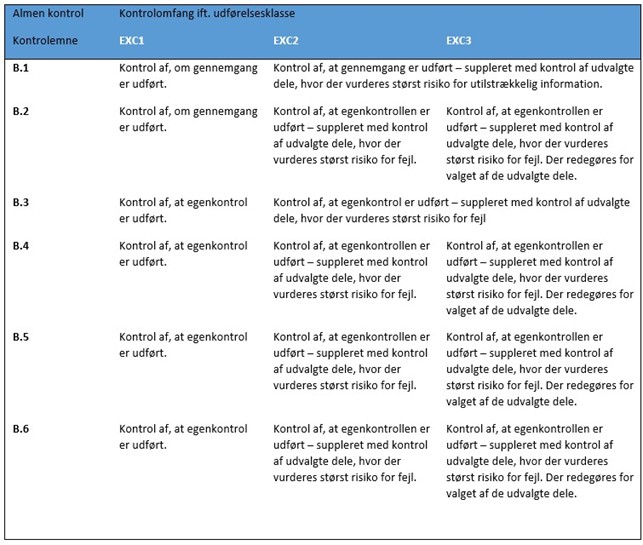

Konstruktionsklasse KK1 har jf. B2.2.1 Statisk kontrolplan –fastlagt udførelsesklassen til EXC1, hvoraf gældende kontrolomfang for den almene kontrol fastsættes iht. til nedenstående tabel jf. DS1140 Udførelse af bærende konstruktioner – Almen kontrol:

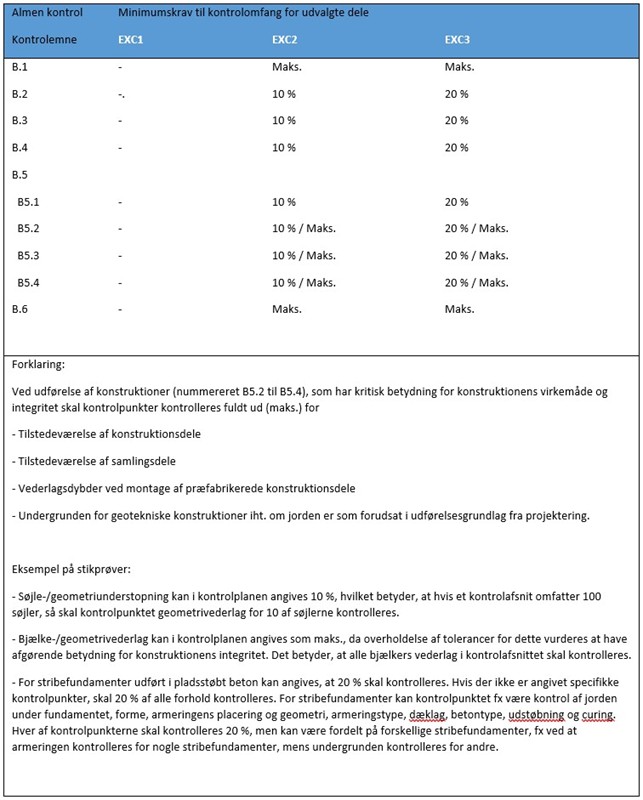

Medmindre andet fremgår af udførelsesstandarder, jf. DS1140 Udførelse af bærende konstruktioner – Almen kontrol, anneks A, fastlægges kontrolomfanget for den almene kontrol iht. minimumskravene angivet i DS/INF1140 tabel 4:

1.2 ORGANISERING AF KONTROLARBEJDET

Organisering af kontrolarbejdet styres af den uafhængige kontrollant.
Som udgangspunkt er der benyttet en og samme person til den uafhængige kontrol, for at sikre sammenhæng i det udførende.
Der sikres altid er det er en og samme person der er uafhængig kontrollant på et samlet konstruktionsafsnit.

1.3 KONTROLLANTER

KONTROLAFSNIT	UDFØRENDE (EGENKONTROL)	ORGANISATION	UAFHÆNGIG KONTROLLANT	ORGANISATION
Sagen er opdelt i følgende afsnit: 1. Fundamenter 2. Terrændæk 3. In situ vægge	Morten Hirsch	Murer Mursten	[[ uafhaengigkontrollant]]	Murer Mursten

1.3.1 EGENKONTROL

Egenkontrollen foretages af den udførende aktør.

1.3.2 UAFHÆNGIG KONTROL

Uafhængig kontrol udføres af en person, som ikke har medvirket til udførelsen af det pågældende kontrolafsnit.
Tilsvarende sikrer den udførende, at den uafhængige kontrollant har de rette kvalifikationer opnået ved uddannelse og/eller de nødvendige kompetencer opnået gennem erfaring for kontrolarbejdet jf. DS/INF1140 afsnit 4.5. Foruden dette kræves det, at kontrollanten har evne til at skabe overblik og undres samt have kendskab til egne begrænsninger.
Kontrollantens kompetencer bør mindst svare til kompetencerne hos den, som har udført arbejdet på pladsen.
Efter anmodning udleveres dokumentation for kontrollantens kvalifikationer og kompetencer.
Uafhængig Kontrollant kompetencer:

1.4 BRUG AF ASSISTANCE

Kontrollanten kan gøre brug af assistance til kontrollen, men det flytter ikke ansvaret for kontrollen fra kontrollanten.

1.5 OPFØLGNING PÅ AFVIGELSER

Afvigelser bliver registreret og håndteret i udførendes kvalitetssikringssystem, samt samlet og dokumenteret i B3.2.22 Statisk Kontrolrapport – Pladsstøbt beton.
Når der ved kontrol registreres afvigelser, skal der iværksættes korrigerende handling, der sikrer, at konstruktionen opfylder de specifikke krav i udførelsesgrundlaget og udførelses standarder. Den udførende sikrer, at opfølgningen på disse afvigelser finder sted og dokumenteres.
Hvis afvigelsen kan udbedres svarende til udførelses grundlag og udførelses standarder, så specificerede krav er opfyldt, skal der gennemføres en fornyet kontrol efter udbedring. Hvis afvigelsen ikke kan udbedres svarende til udførelsesgrundlag og udførelsesstandarder, så specificerede krav er opfyldt, skal den bygværksprojekterende og relevante projekterende godkende afvigelsen.

2. ALMENE KONTROLLER

2.1 GENERELT

Den almene kontrol udføres i henhold til reglerne i DS/EN 1990 DK NA:2021 Derudover kontrolleres konstruktionsdelene iht. DS1140 Udførelse af bærende konstruktioner – Almen kontrol.

Normer og standarder

Konstruktioner skal jf. bygningsreglementet dimensioneres på grundlag af følgende Eurocode inkl. tilhørende danske nationale annekser:

• DS/EN 1990, Eurocode 0 – Projekteringsgrundlag for bærende konstruktioner 1
• DS/EN 1991, Eurocode 1 – Last på bærende konstruktioner
• DS/EN 1992, Eurocode 2 – Betonkonstruktioner
• DS/EN 1993, Eurocode 3 – Stålkonstruktioner
• DS/EN 1994, Eurocode 4 – Kompositkonstruktioner
• DS/EN 1995, Eurocode 5 – Trækonstruktioner
• DS/EN 1996, Eurocode 6 – Murværkskonstruktioner
• DS/EN 1997, Eurocode 7 – Geoteknik
• DS/EN 1998, Eurocode 8 – Konstruktioner i seismiske områder

Den almene kontrol omfatter som minimum kontrol af nedenstående kontrolemner:

• B.1 Kontrol af gennemgang af udførelsesgrundlag fra projektering

  Overordnet en kontrol af, om projektet kan udføres. Udførelsesgrundlaget fra projektering herunder tegninger, modeller og beskrivelser kontrolleres med fokus på, hvad der er beskrevet, hvad der mangler og eventuelle uafklarede forhold.

• B.2 Kontrol af udførelsesgrundlag for arbejdet

  Kontrol af arbejdstegninger og arbejdsinstrukser, som er udarbejdet på baggrund af udførelsesgrundlaget fra bygværksprojekterende. Det vil sige, at der foretages en kontrol af, om informationerne fra udførelsesgrundlaget fra projekteringen er overført korrekt.

• B.3 Kontrol af materialer og produkter

  Kontrol af, at der er overensstemmelse mellem de materialer og produkter, der bestilles og kravene i udførelsesgrundlaget. Det vil sige, at der foretages en kontrol af det der bestilles/indkøbes, er i overensstemmelse med krav i udførelsesgrundlaget.

• B.4 Modtagerkontrol

  Kontrol af, at der er overensstemmelse mellem de materialer og produkter, der bestilles og det som leveres. Det vil sige, at der foretages en kontrol af følgesedler, mærkning af varer og mængde.

• B.5 Kontrol af udførelse

  B.5.1 Kontrol af transport og opbevaring på pladsen

  Kontrol af, at materialer og produkter håndteres samt opbevares under betingelser, der ikke forringer produktets egenskaber.

  B.5.2 Kontrol af tidligere udført konstruktion

  Kontrol af tidligere konstruktion, hvor der er fokus på sammenbygning, overfladebeskaffenhed, vedlagsforhold, geometriske mål og lignende.

  B.5.3 Kontrol af montage af præfabrikerede konstruktionsdele

  Kontrol af præfabrikerede konstruktionsdele, hvor der er fokus på placering, fastgørelser, sammenstøbninger og lignende.

  B.5.4 Kontrol af ikke certificerede konstruktionsdele

  Kontrol af ikke certificerede konstruktionsdele, hvor der er fokus på samlinger, placeringer, fastgørelse og lignende.

• B.6 Slutkontrol

  Overordnet en kontrol af det afsluttende projekt. Det vil sige en visuel gennemgang af konstruktionen, der sikrer at den overordnede udførelse er korrekt iht. geometriske mål, placering, funktion m.m.

2.2 UDFØRELSESKLASSE

Jf. B2.2.1 Statisk kontrolplan, afsnit 2.2, er udførelsesklasse EXC1 valgt for bygværket, hvortil denne udførelsesklasse danner grundlag for kontrolarbejdet.
Kravene for kontrolomfanget for den valgte udførelsesklasse er angivet under afsnit 1.1 i nærværende dokument.

2.3 KONTROLAFSNIT

Kontrolafsnit, jf. DS 1140:2019, er afgrænsede dele af konstruktionen eller udførelsen, som kontrolleres under et. Kontrolafsnittenes størrelse fastlægges således, at konstruktionstyper, materialeegenskaber og produktionsbetingelser er ensartede inden for kontrolafsnittet, samt afgrænset af en sammenhængende produktionsperiode med en varighed på maksimalt 4 ugen, som udgangspunkt.
Der arbejdes i nærværende projekt med følgende kontrolafsnit:
Sagen er opdelt i følgende afsnit:
1. Fundamenter
2. Terrændæk
3. In situ vægge

2.4 REDEGØRELSE FOR UDVÆLGELSE AF KONTROLLER

Kontrollerne er udvalgt således, at kontrolemnerne B.1-B.6 i den almene kontrol som minimum er indeholdt.
Medmindre andet fremgår af udførelsesstandarder, jf. DS1140 Udførelse af bærende konstruktioner – Almen kontrol, anneks A, fastlægges kontrolomfanget iht. minimumskravene angivet i DS/INF1140, tabel 4.
Der foretages ikke en yderligere redegørelse for de udvalgte kontroller, da dette jf. DS1140 Udførelse af bærende konstruktioner – Almen kontrol, anneks B ikke kræves for udførelsesklasse EXC2.

2.5 KONTROLPUNKTER

Der henvises til kontrolplanen i nærværende dokument.

3. SÆRLIGE KONTROLLER

3.1 GENERELT

Særlig kontrol, er en kontrol, der fastlægges af de projekterende for særligt væsentlige eller vanskelige forhold ved det aktuelle bygværg. Særlige kontroller supplerer de almene kontroller som beskrevet under punkt 2 i nærværende dokument.
Eventuelle særlige kontroller kan udpeges af bygværksprojekterende samt afsnitsprojekterende for udførelsen af disses konstruktionsafsnit. Ligeledes kan udførende udpege særlige kontrolpunkter som følge af eget kvalitetssikringssystem.
De særlige kontrolpunkter skal udpeges inden udførelse, hvortil kontrollen gennemføres løbende i forbindelse med udførelsen. Kontrollen varetages af den aktør, som har bedst baggrund for at kontrollere de pågældende kontrolpunkter.
Kontrolpunkterne håndteres separat i kontrolplanen sidst i dette dokument.

3.2 SÆRLIGE KONTROLPUNKTER

Der er ingen særlige kontrolpunkter på det aktuelle projekt

4. DOKUMENTATION AF KONTROL

4.1.1 EGENKONTROL

Egenkontrol udføres for alle relevante dele i forbindelse med bærende konstruktioner. Den udførende erklærer ved underskrift på kontroldokumentationen, at egenkontrollen er udført jf. gældende krav.
Egenkontrollen gennemføres dels løbende og dels, når konstruktionen er færdig og eventuelt færdigmeldes for uafhængig kontrol.

4.1.2 UAFHÆNGIG KONTROL

Kontrolpunkter som indgår i den uafhængige kontrol fremgår af Kontrolplanen i nærværende dokument.
Kontrollen dokumenteres ved udfyldning af udarbejdet kontrolplan vedlagt sidst i nærværende dokument, hvortil dette indarbejdes i B3.2.2.2 Statisk Kontrolrapport – Pladsstøbt beton. I tilfælde af dokumentation i form af fotos, beskrivelser, følgesedler eller lignende vedlægges disse kontrolrapporten med tydelig reference til, hvilket kontrolpunkt dokumentationen refererer til.
Ved eventuelle afvigelse for enkelte kontrolpunkter vil dette være dokumenteret i B3.2.2.2 Statisk Kontrolrapport – Pladsstøbt beton.

4.2 DOKUMENTATION AF ALMENE KONTROLLER

Den almene kontrol dokumenteres i overensstemmelse med DS1140 og de krav der er angivet i kontrolskemaerne.
Den almene kontrol dokumenteres i overensstemmelse med krav angivet i DS1140 Udførelse af bærende konstruktioner – Almen kontrol, hvortil dokumentation af kontrollerne angives med:

Kontrolpunkternes resultat afhænger af kontrolmetoden og kan være fotodokumentation, måleskemaer, prøvningsrapporter eller lignende, som ved lægges dokumentationen.
Dokumentationen for den almene kontrol opbevares hos udførende i mindst 5 år efter ibrugtagningstilladelse.
Den samlede dokumentation for den almene kontrol struktureres således, at det er let at finde kontrolresultaterne for de enkelte dele.

4.3 DOKUMENTATION AF SÆRLIGE KONTROLLER

Den særlige kontrol dokumenteres i overensstemmelse med SBI-anvisning 271, afsnit 3.4.3. Der udarbejdes et særskilt kontrolskema som dokumenterer de særlige kontroller. Kontrolskemaet vedlægges i den samlede kontrolrapport B3.2.2.2 Statisk kontrolrapport udførelse.
Kontrolpunkternes resultat afhænger af kontrolmetoden og kan være fotodokumentation, måleskemaer, prøvningsrapporter eller lignende, som ved lægges dokumentationen.

4.4 DOKUMENTATION AF AFVIGELSER OP OPFØLGNING

Opfølgning på kontrol af udførelse gennemføres i umiddelbar forlængelse af dokumentation af de enkelte kontrolpunkter.
Afvigelser under en kontrol, redegøres i kontrolrapporterne for de punkter, hvor de er fundet såvel for de almene som de særlige kontroller. Opfølgning på kontrol af udførelse kan omfatte udarbejdelse af afvigenotat med illustrationer af afvigelsen, løsningsforslag status for opfølgning på afvigelsen og færdigmelding.
Enhver afvigelse fra udførelsesgrundlaget skal godkendes af den bygværksprojekterende.

4.5 KONTROL AF KONTROLDOKUMENTATION

Når den færdige kontroldokumentation foreligger, kontrolleres denne internt af den udførende organisation.
Dokumentationen af denne kontrol fremsendes til den bygværksprojekterende sammen med kontroldokumentationen.
Kontrolniveau for nærværende kontroldokumentation: Maks
Kontrolniveau vælges med afsæt i valgte konstruktionsklasse: EXC2

5. FORTEGNELSE

Følgende dokumentation er vedlagt som bilag:
